TA型靜態流量平衡閥概述

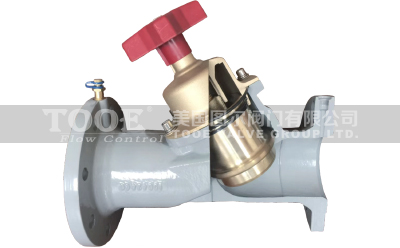

STAF靜態平衡閥TA型是通過改變閥芯與閥座的開度，來改變流經閥門的流動阻力，從而調節流量使水利管網達到靜態平衡的專用閥門。靜態水利平衡閥源于早期的截流孔板，實際上水力平衡閥是一個可以調節的截流孔板，并連接智能儀表檢測出閥門的壓差，流量和系統存在的問題。水力平衡閥的作用對象是系統的阻力。特點是能夠?qū)⑿碌乃�量按照設計計算的比例平衡分配，各支路同時增減，仍然滿足當前氣候需要下的部分負荷的流量需求，起到平衡的作用。它的測量通道改變了流量的測量精度，協助調試工程師在完成系統平衡的過程中，降低操作難度，提高調試的精確度。精細的球墨鑄鐵閥體及軟密封設計保證了STAF系列靜態平衡閥長時間的使用壽命及嚴密的關斷功能。

TA型靜態流量平衡閥參數

公稱通徑：DN50-DN600	閥體材質：碳鋼、不銹鋼、球墨鑄鐵
公稱壓力：1.0Mpa-2.5Mpa	密封材質：EPDM
適用溫度：-20℃~150℃	閥芯材質：銅合金、不銹鋼
連接方式：法蘭連接	閥桿材質：銅合金、不銹鋼
適用介質：水、水/乙二醇混合物(≤57%)	手輪材質：DN20-150樹脂、DN200-400鑄鐵

TA型靜態流量平衡閥特性

STAF靜態平衡閥可在各種應用中提供精確的水力性能，非常適合用于加熱和冷卻系統的二次管網。
①具有預設定、測量、鎖閉、注/排水功能；
②測壓嘴為雙O型圈密封，并自關斷防止漏水；
③有清晰、準確的閥門開度指示，流量特性好。

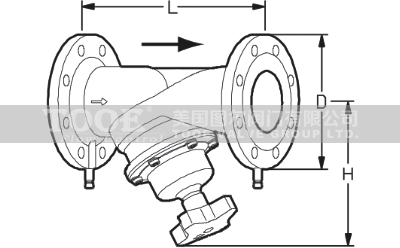

TA型靜態流量平衡閥尺寸

DN	40	50	65	80	100	125	150	200	250	300	350
L	200	230	290	310	350	400	480	600	730	850	980
H	238	258	285	324	355	410	477	613	740	828	930

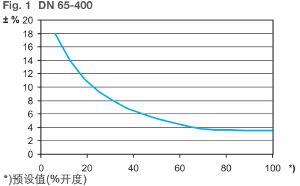

不同設定下的流量偏差

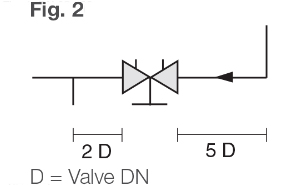

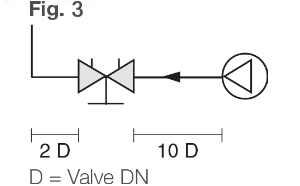

(圖1)所示曲線適用于標準安裝的閥門(圖2)，應避免在閥門之前安裝分流管或水泵(圖3)。

TA型靜態流量平衡閥選型

使用TOOE水力計算軟件，將設計流量Q和設計壓差ΔP輸入即可得到平衡閥的尺寸和平衡閥預設定位置，為獲得更好的精度，建議平衡閥的定位選擇在50%-90%的開度。

TA型靜態流量平衡閥應用

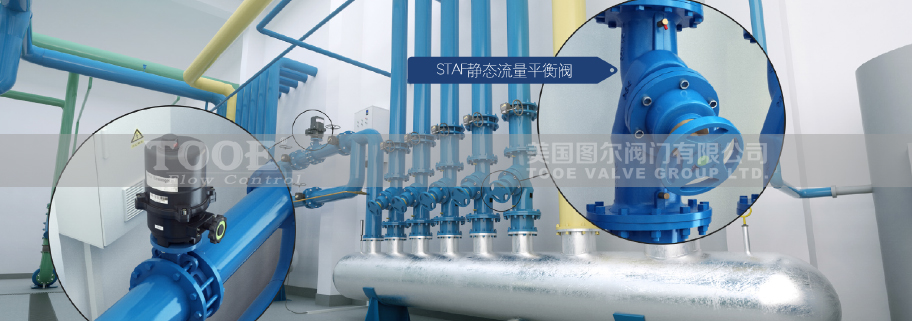

通過在集水器回水管上安裝圖爾STAF系列靜態流量平衡閥，在初始運行調試時起到限流作用，在正常運行時，可以通過對各支路流量的測量來進行系統運行診斷。

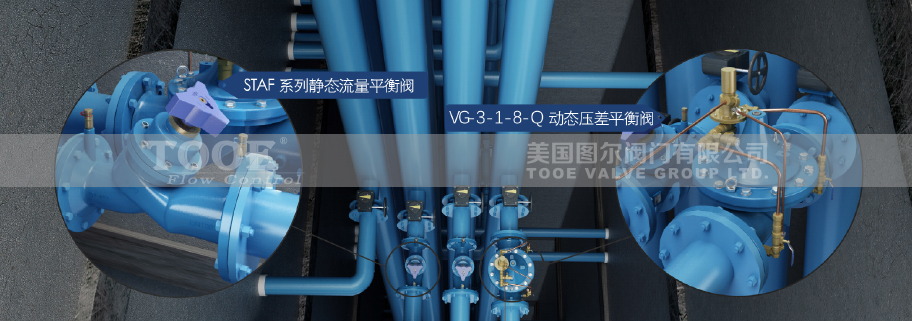

通過在管井供水管上安裝圖爾STAF靜態流量平衡閥，配合回水管上安裝VG-3-1-8-Q系列動態壓差平衡閥，可實現區域最大流量設定以及恒定壓差功能，既可以消除靜態水力失調，又可以消除動態水力失調。
