平衡閥概述Balancing Valves Overview

平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥、電動平衡閥。平衡閥的作用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥可安裝在供水管上，也可以安裝在回水管上，一般安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上。
圖爾水力工程專長在于管理和控制，我們通過改進技術，使之能精確平衡一個系統內的有限細節，同時準確地管理整個系統。我們的專業知識涵蓋了所有類型的水力系統-定流量和變流量，靜態平衡和動態平衡。
是的，我們提供較一流的產品系列，包括平衡閥和控制閥，差壓控制器，執行器和一系列附件，但這只是故事的一半。我們?cè)诟?jìng)爭中脫穎而出的是我們的知識，我們還提供圖爾規劃軟件和技術來幫助您設計較佳效率和測量性能的安裝，以確保您從各類供熱通風與空氣調節系統獲得較好效果。

全面水力平衡Total Hydronic Balancing

1、水力失調及其解決途徑
水力失調分為靜態水力失調和動態水力失調。
①由于設計、施工、設備材料等原因?qū)е碌南到y(tǒng)管道特性阻力數比與設計要求管道特性阻力數比值不一致，從而使系統各用戶的實際流量與設計要求流量不一致，引起系統的水力失調，叫做靜態水力失調。靜態水力失調是穩態的、根本性的，是系統本身所固有的，是暖通空調水系統中水力失調的重要因素。
通過在管道系統中增設靜態水里平衡閥，在暖通空調工程水系統初調試時對系統管道特性阻力數比值進行調節，使其與設計要求管道特性阻力數比值一致，此時當系統總流量達到設計流量時，各末端設備流量均同時達到設計流量。因此，對于一個調試合格的系統，在運行過程中是不存在靜態水力失調的。
②系統實際運行過程中當某些用戶開度變化引起水流量改變時，系統的壓力產生波動，其它用戶的流量也隨之發生改變，偏離系統要求流量，從而導致的水力失調，叫做動態水力失調。動態水力失調是動態的、變化的，它不是系統本身所固有的，是在系統運行過程中產生的。
通過在管道系統中增設動態水力平衡設備，當其它的用戶閥門開度發生變化時，通過動態水力平衡設備的屏蔽作用，使自身的流量并不隨之發生變化，末端設備流量不互相干擾。因此，選擇合理的動態水力平衡設備，可以消除系統運行過程中的動態水力失調。
2、定流量系統的靜態水力平衡
定流量系統是指系統中不含任何動態閥門，系統在初調試完成后閥門開度無須做任何變動，系統各處流量始終保持恒定。定流量系統主要適用于末端設備無需通過流量來進行調節的系統，如末端風機盤管采用三速開關調節風速、空氣箱采用變風量調節溫度的空調系統以及系統要求較低、只需氣候補償器調節供暖水溫即可滿足基本需要的供暖系統等。
定流量系統只存在靜態水力失調，不存在動態水力失調，因此只需在相關部位安裝靜態水力平衡閥即可。通常在系統機房集水器以及關鍵的垂直、水平回水支管上安裝靜態水力平衡閥。
3、變流量系統的全面水力平衡
變流量系統是指系統在運行過程中各分支環路的流量隨外界負荷的變化而變化。由于暖通空調工程在一年的大部分時間均處于部分負荷運行工況，變流量系統大部分時間管道流量都低于設計流量，因此這種系統是高效節能的。
變流量系統一般既存在靜態水力失調，也存在動態水力失調，因此必須采取相應的水力平衡措施來實現系統的全面平衡。具體的說，就是既要安裝靜態水力平衡閥，又要選擇合理的動態水力平衡設備。

平衡閥型號編制Balancing Valves Figure Number System

絲扣靜態流量平衡閥：STAD	絲扣自力式壓差控制器：STAP-T	絲扣動態平衡電動調節閥：EDRV-T
法蘭靜態流量平衡閥：STAF	法蘭自力式壓差控制器：STAP-F	法蘭動態平衡電動調節閥：EDRV-F

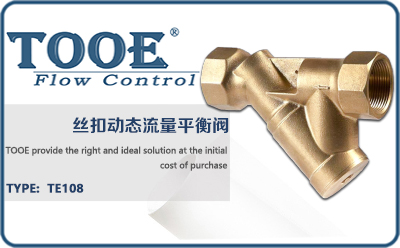

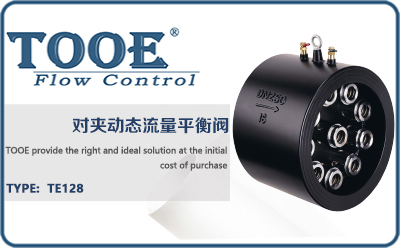

對夾動態流量平衡閥(限流閥)：TE128	絲扣動態流量平衡閥(限流閥)：TE108	法蘭動態流量平衡閥(限流閥)：TE118

美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口平衡閥"產品。
