電動三通合流/分流調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動三通合流/分流調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

電動三通合流/分流調節閥產品概述

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。ZDLQ電動三通合流調節閥/ZDLX電動三通分流調節閥主要用于將一股進口流體分成二股出口流體或者把二股進口流體合成一股出口流體。三通閥分為(ZDLQ)合流調節閥，(ZDLX)分流調節閥，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛應用，實現對壓力、溫度、流量、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪音低、允許使用壓差大等特點。公稱通徑和壓差較小時合流閥也可以作為分流閥用，但閥門尺寸大(＞DN100時)，壓差高的場合不能互換使用。

電動三通合流/分流調節閥技術參數

公稱通徑：DN25-DN450(1"-18")		閥芯形式：三通型雙座閥芯(V型缺口)
公稱壓力：PN 1.0Mpa-10Mpa(150LB-600LB)		閥體形式：三通鑄造球型閥體
適用溫度：-60℃~560℃		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
適用介質：水；蒸汽；油品等		填料材質：V型聚四氟乙烯；柔性石墨
連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW		密封墊：金屬夾石墨密封墊
流量特性：線性；等百分比；快開		可調范圍：30：1
法蘭端面距：IEC 60534；GB12221-89		泄漏量標準：ANSIB16.104；GB/T 4213
法蘭標準：GB/T9113；HG/T20592；ANSI；DIN		泄漏等級：硬密封IV級(0.01%閥額定容量)

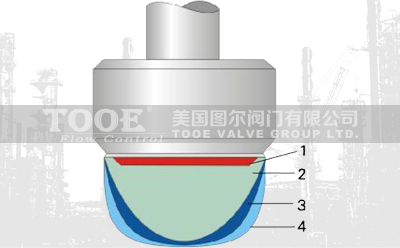

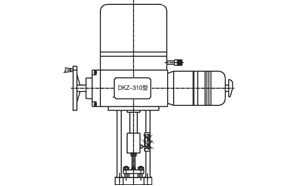

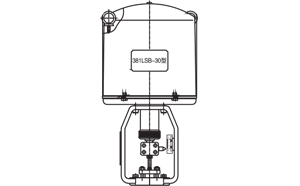

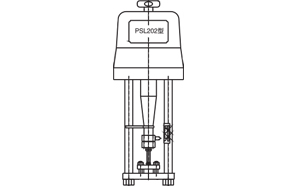

執行機構：DKZ型(A型);381L型(B型);PSL型(C型)		回差：≤1.0%
電源信號：AC220V，50Hz；AC380V，50Hz		死區：≤1.0%
輸入信號：4-20mADC或1-5VDC		基本誤差：±1.0%
輸出信號：4-20mADC(負載電阻500Ω以下)		保護等級：IP55
閥作用：正作用；反作用		出線連接：普通S型G1/2；防爆X型G3/4
控制動作：比例控制或NO-OFF控制		環境濕度：普通S型95%以下；防爆X型45%-85%
功耗：A型/50VA；B型/150VA；C型220VA		隔爆等級：ExdⅡBT4
手動裝置：帶手柄		過載保護：A、B型選配；C型標配

電動三通合流/分流調節閥閥蓋形式

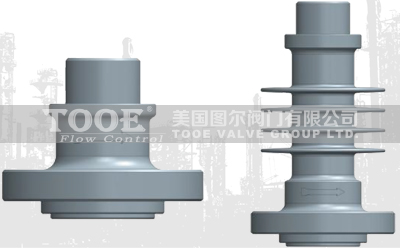

- 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
- 高溫型閥蓋 ：通過散熱片增大閥蓋與周圍空氣的接觸面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶ -45℃~530℃ 。

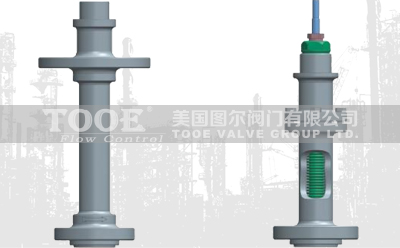

- 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。
- 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

電動三通合流/分流調節閥流量特性

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
- 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
- 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
- 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。

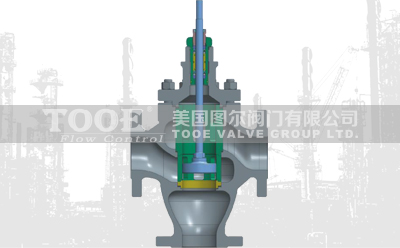

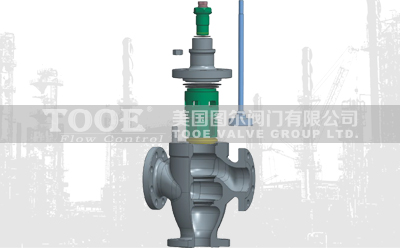

電動三通合流/分流調節閥構造原理

公稱通徑	DN/mm	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑	mm	20	25	32	40	50	65	80	100	125	150	200	250	300
Kv	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1960
Kv	分流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1960
額定行程	mm	14.3	16	25	25	25	40	40	40	60	60	60	100	100

三通合/分流調節閥，采用套筒導向，壓力不平衡式閥芯。該系列調節閥主要應用于幾條流路介質聚集或分開進行控制，兩路流道進，一路流道出稱為三通合流，相反一路流道進，兩路流道出稱為分流。三通閥也可以作為管路的切斷與開啟功能。標準合/分流路設計為不平衡式雙座內件結構。同時也可以根據工況設計成降噪、防汽蝕等特殊閥籠結構。

電動三通合流/分流調節閥尺寸結構

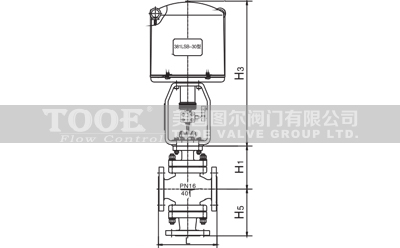

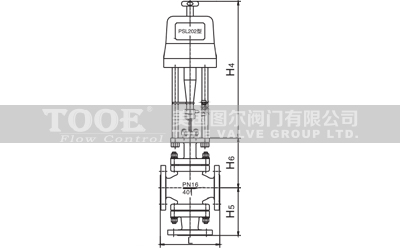

電動三通合流分流調節閥結構尺寸CAD圖紙

DN	25	32	40	50	65	80	100	125	150	200	250	300
L	160	180	200	230	290	310	350	400	480	600	640	710
