封閉型彈簧微啟式泄壓安全閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【封閉型彈簧微啟式泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

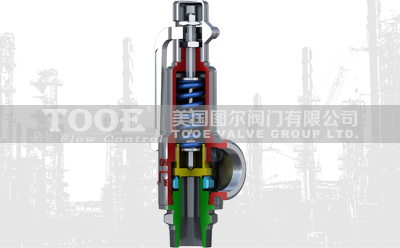

封閉型彈簧微啟式泄壓安全閥概述

微啟式安全閥開啟高度為1/20-1/40流道直徑。安全閥是承壓設備、容器和管線上的超壓保護閥門。當介質壓力升高超過允許值時，安全閥自動開啟，繼而全量排放，防止壓力繼續升高，當壓力降低至規定值時，安全閥自動關閉，保證設備和管路的安全運行。帶扳手彈簧式安全閥當介質壓力達到開啟壓力的75%以上時，能利用扳手作手動開啟。封閉式安全閥的閥蓋是封閉的，利于防止灰塵和雜物侵入，防止有毒和易然介質溢出；開放式安全閥由于閥蓋是敞開，利于降低彈簧腔室的溫度，主要用于蒸汽介質管道及容器；帶散熱器安全閥主要適用于介質溫度超過350℃的工況。

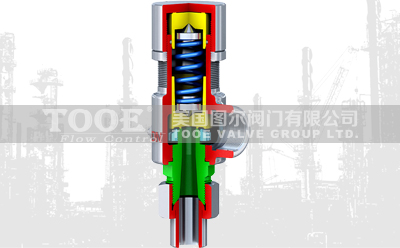

- 彈簧微啟式外螺紋安全閥：A21F、A21H-C型適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上；A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置；KA21Y型適用于溫度≤100℃的液化石油氣等。
- 帶扳手彈簧微啟式安全閥：A27H型適用于工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上；A27Y適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

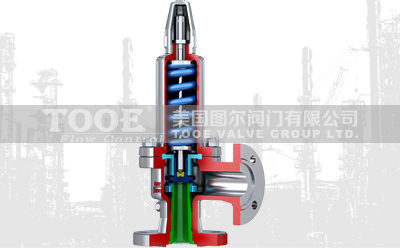

- 彈簧微啟封閉式安全閥：A41H型適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上；A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
- 彈簧微啟封閉式高壓安全閥：A41Y-160、320型適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚�、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用于溫度≤200℃有腐蝕性的氣體或液體介質設備和管路上，作為超壓保護裝置。
- 卡套焊接彈簧微啟式安全閥：A61H/Y-160，A61H/Y-320適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上；A61Y-160P，A61Y-320P型適用于溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。

封閉型彈簧微啟式泄壓安全閥參數

公稱通徑：DN15-DN300(1/2"-12")		(國際)啟閉壓差：≤15%
公稱壓力：1.0Mpa-32Mpa(150LB-2500LB)		(國際)超過壓力：≤10%
適用溫度：-30℃-350℃		(國際)整定壓力偏差：≤±3%
適用介質：水；油；氣；蒸汽		(國際)設計制造：API RP520；JIS 8210；DIN 3320
(國標)一般要求：GB/T 12241		(國際)結構長度：API 526；JIS B2001；DIN 3302
(國標)性能試驗：GB/T 12242		(國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546
(國標)彈簧直接載荷式安全閥：GB/T 12243		(國際)檢驗試驗：API 527
(國標)連接法蘭：JB/T-94；JB/T 2769-92		閥瓣材質：不銹鋼；不銹鋼+PTFE
彈簧材質：彈簧鋼50CrVA；彈簧鋼50CrVA包覆氟塑料		閥座材質：碳鋼35#；不銹鋼304/316
密封面材料："H"型堆焊D507；"W"型為閥門本體；"Y"型堆焊Co基硬質合金；"F"型氟塑料
閥體材質：黃銅；鑄鐵HT350；鑄鋼WCB/LCB；鉻鉬鋼WC6/WC9；不銹鋼304/316；合金鋼15CrMoV

安全閥整定壓力分級

Mpa	整定壓力分級
1.6	0.06-0.1	0.1-0.16	0.16-0.25	0.25-0.4	0.4-0.6	0.6-0.8	0.8-1.0	1.0-1.3	1.3-1.6
2.5	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5
4.0	＞1.3-1.6	＞1.6-2.0	＞2.0-2.5	＞2.5-3.2	＞3.2-4.0
6.4	＞2.5-3.2	＞3.2-4.0	＞4.0-5.0	＞5.0-6.4
10.0	＞4.0-5.0	＞5.0-6.4	＞6.4-8.0	＞8.0-10
16.0	＞10-13	＞13-16
32.0	＞16-19	＞19-22	＞22-25	＞25-29	＞29-32

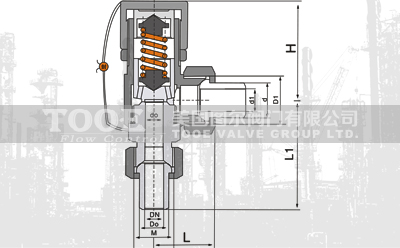

封閉型彈簧微啟式泄壓安全閥尺寸

型號	DN	L	d1	L1	H
A21H-16/40 A21Y-16/40 A21W-16/40	15	65	G1/2"	76	66
	20	70	G3/4"	87	68
	25	80	G1"	100	105
A21Y-64 A21Y-100	15	80	G1"	100	66
	20	80	G1"	100	68
	25	80	G1"	100	105
A21W-160	15	80	G1"	100	261
	20	80	G1"	100	261
	25	80	G1"	100	285

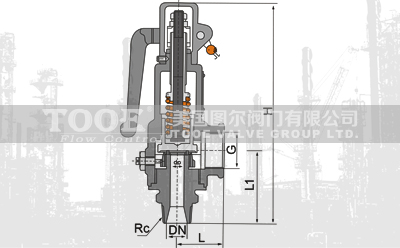

帶扳手彈簧微啟式安全閥A27H/Y-10/16/25/40
DN	Rc	L	L1	G	H
15	1/2"	40	65	1/2"	135
20	3/4"	45	65	3/4"	140
25	1"	45	76	1"	155
32	1 1/4"	55	85	1 1/4"	170
40	1 1/2"	55	90	1 1/2"	310
50	2"	67	105	2"	322
65	2 1/2"	76	128	2 1/2"	344
80	3"	110	145	3"	395

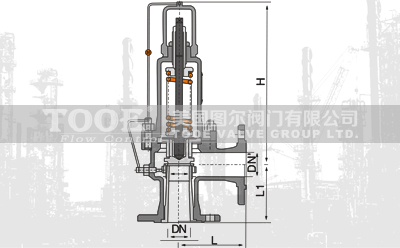

彈簧微啟封閉式安全閥A41H/Y-16
DN	L	L1	H	DN'
20	100	85	276	20
25	100	85	276	25
32	115	100	285	32
40	120	110	292	40
50	135	120	370	50
65	140	130	375	65
80	160	135	373	80
100	170	160	513	100
125	190	190	560	125
150	205	195	570	150
200	240	230	717	200
250	350	320	940	250
300	50	320	980	300
