電動活塞式調流調壓閥概述

活塞式調流調壓閥是根據流體力學特性而開發出來的閥門，帶環形過流區域，用于不間斷的調節輸水管道的高壓力差和流量。該閥門利用復合孔對沖消能原理工作，可將閥前高壓減低至閥后低壓；亦可通過控制閥口過流面積的大小，來控制過閥流量或池中液位的高低；該閥也可作為水庫大壩排放閥使用。該產品可應用于水處理，配水管網，大壩，電廠，工業和壓力管理領域。

電動活塞式調流調壓閥參數

公稱通徑：DN150-DN2000		閥體：鑄鋼，球墨鑄鐵(GGG-40)
公稱壓力：1.0Mpa-4.0Mpa		活塞：不銹鋼
適用溫度：0℃~90℃		閥門密封圈：EPDM
連接方式：法蘭連接		軸套：不銹鋼/青銅
適用介質：水、原水		閥座：不銹鋼
法蘭標準：EN 1092-2		曲柄：不銹鋼
結構長度：DIN3230；EN 558		連桿：不銹鋼
試驗壓力：DIN3230；EN 12266-1		內外環氧樹脂噴涂/涂層最小厚度250μm
設計標準：EN 1074-1，EN 1074-5		電源電壓：380V，50HZ
最小允許壓差：0.2 bar		電裝類型：調節型
流量/壓力偏差不超過±5%		信號輸入/輸出：4~20mA

電動活塞式調流調壓閥原理

- 活塞式調流調壓閥主要由閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成。活塞式控制閥通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥座之間的流通面積來實現流量調節及壓力控制。
- 水流從軸向弧狀進入閥體，活塞式控制閥內的流道為軸對稱形，流體流過時不會產生紊流。流道面積的改變是通過一個活塞沿管道軸向做直線運動實現。無論活塞在何位置，閥腔內的水流斷面始終為環狀，在出口處向軸心收縮，從而避免因節流而可能產生的氣蝕對閥體和管道的破壞。

電動活塞式調流調壓閥特性

線性調節：閥門的開度和流量呈線性，可以實現精確的調節。
長壽命：合理的流道及合適的材料選擇保證了閥門長久的使用壽命。
安裝隨意：閥門可立式、臥式、懸空安裝，也可安裝在管道的任意一側。
驅動力小：水力平衡設計，加之導向條堆焊銅合金確保活塞運行更加平穩可靠。
密封可靠(普通型)：高性能彈性硅膠連接的金屬閥座提供氣泡級密封效果，且有效防止閥座刮傷，延長閥座使用壽命。
維護成本低：閥門的特殊設計結構，使閥門減少被雜物卡阻的可能性，閥門設有手孔蓋及反沖洗裝置，方便定期維護及檢修。
對撞消能，抗震動(多噴孔型)：套筒周長方向?qū)ΨQ均布螺旋小孔，使水柱對撞消能，對撞后能量消失，有效防止高壓差下消能帶來的劇烈震動。
錐孔設計，抗氣蝕(多噴孔型)：特殊錐孔設計，水流流過套筒時加速，使氣蝕現象發生在閥門的中心，有效防止高壓差下氣蝕對閥門的損壞現象。

電動活塞式調流調壓閥結構

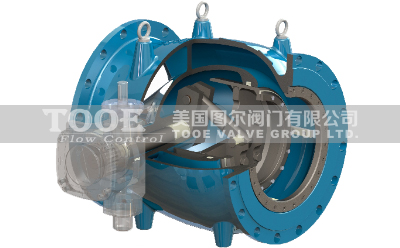

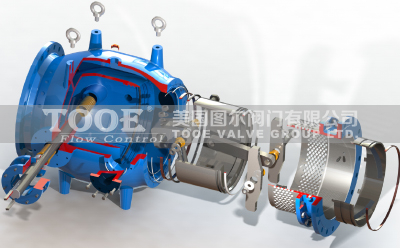

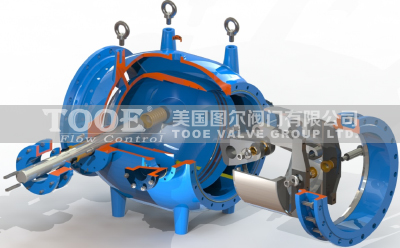

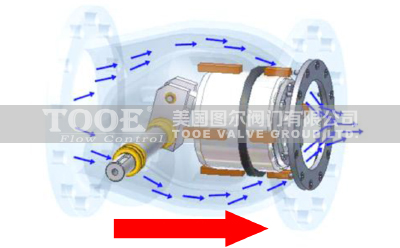

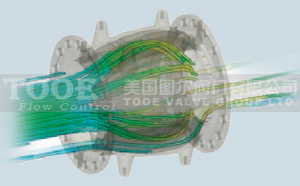

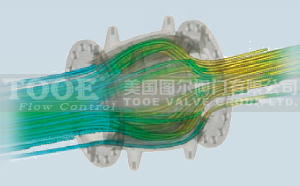

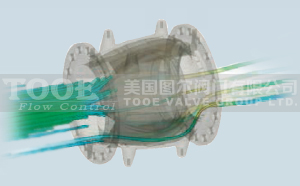

普通型	多噴孔型

- 普通型活塞式控制閥用于壓差較小、介質含懸浮物的工況。普通型水流從軸向弧狀進入外殼，在出口處向軸心收縮，由于碰撞產生氣蝕的氣泡被限制在管道中央，而且完全被水包圍。即使這些氣泡失穩而破裂，由于它們?cè)诠艿乐醒攵�非管道和閥門壁面，故而不產生任何氣蝕破裂。
- 多噴孔型活塞式控制閥用于高壓差、控制精度要求高的場合。多噴孔型閥座上的噴孔按具體工況設計，小孔對稱分布于閥座的壁上，水流通過小孔對撞于閥門的中心線上。徑向流速急速降低，在閥座中央形成細小的紊流區，水內部的劇烈碰撞和摩擦，消除了大部分的能量。

電動活塞式調流調壓閥氣蝕

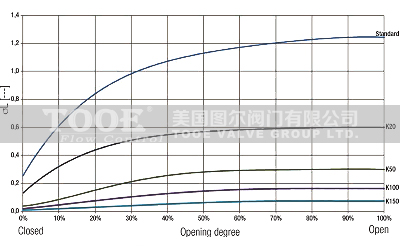

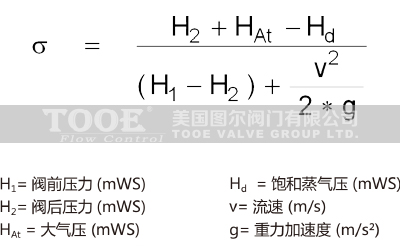

調流調壓閥氣蝕計算	調流調壓閥氣蝕曲線

- 調流調壓閥在運行過程中，可以根據計算軟件或公式可計算氣蝕極限。當入口壓力，出口壓力和流量值已知時，氣蝕系數可按照以上公式計算。
- 當系統的σ值在閥門的σK極限曲線之上，活塞閥選型正確。我們推薦控制范圍在10-100%開度。低于這個范圍，無法達到精確的控制。在調試過程中有巨大噪音或劇烈振動，需檢查實際的運行條件。不同的工況需要更換不同出口部件。如果系統的σ值在閥門的σK極限曲線之下將發生氣蝕。

電動活塞式調流調壓閥壓降/流量

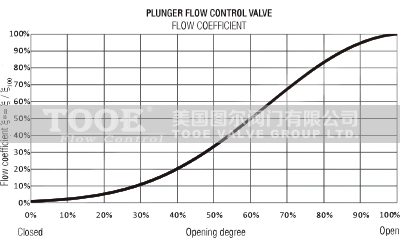

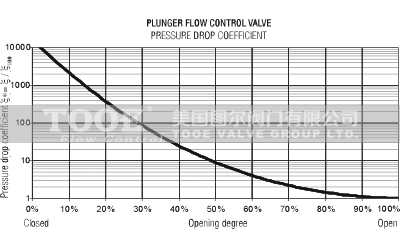

調流調壓閥壓降曲線圖	調流調壓閥流量曲線圖

DN	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600	1800
Kv	430	678	1070	1550	2120	2785	3540	4395	6380	8750	11480	14580	18010	26020	35430	64100	81200

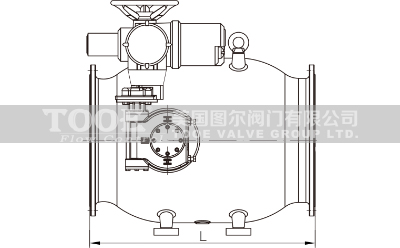

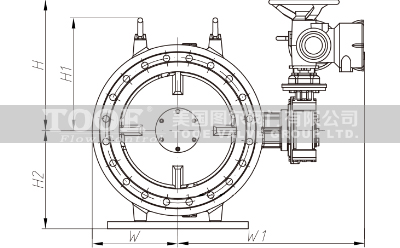

電動活塞式調流調壓閥尺寸

DN	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	2000
L	500	800	1000	1150	1400	1600	1800	1800	1800	2200	3200	3600	4000
H	500	550	600	650	700	750	800	850	900	1000	1050	1100	1200
H1	320	405	480	545	650	715	850	890	1050	1150	1300	1500	1750
H2	270	360	420	490	580	640	750	790	950	1050	1170	1300	1500
W	225	300	365	430	500	565	690	780	910	1020	1150	1300	1500
W1	610	720	800	850	1000	1050	1150	1250	1350	1650	1950	2300	2700
重量kg	195	330	575	1015	1525	1975	2575	3665	5025	8225	17050	18000	25000

PS：以上數據為1.6Mpa閥體，重量為不含執行器單重。

電動活塞式調流調壓閥安裝

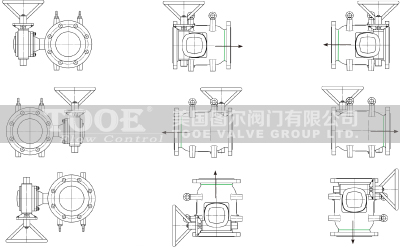

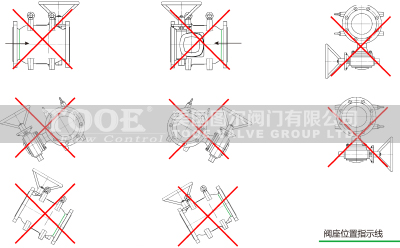

合理的安裝方式	不合理的安裝方式

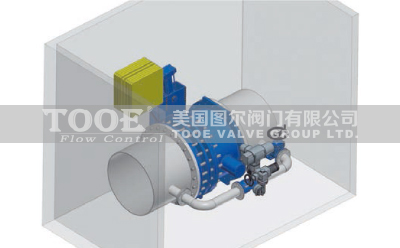

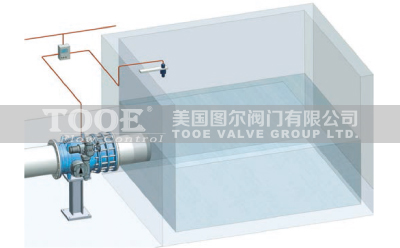

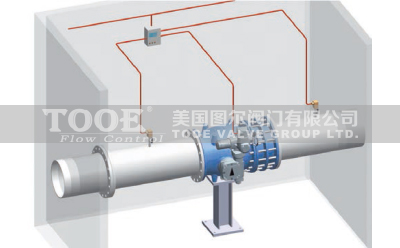

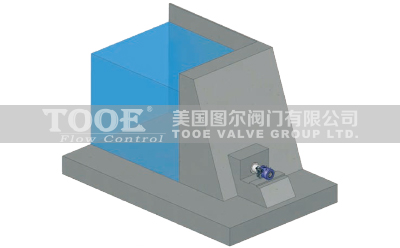

電動活塞式調流調壓閥應用
