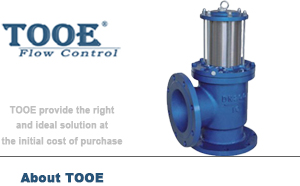

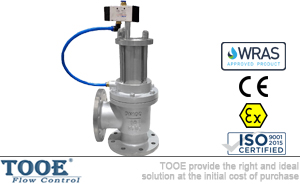

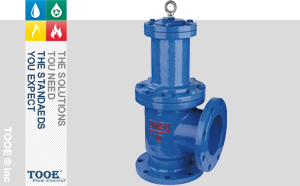

氣動/液動活塞角式快開排泥閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 排泥閥 > 角式排泥閥

產品信息
產品型號：J644X;J744X	產品壓力：PN1.0Mpa-1.6Mpa
產品口徑：DN40-DN400	產品材質：球墨鑄鐵;鑄鋼;不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 上一個產品 ]

氣動/液動活塞角式快開排泥閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動液動活塞角式快開排泥閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

氣動液動活塞角式快開排泥閥概述

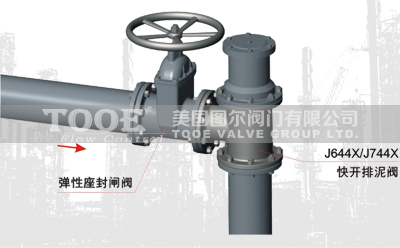

J744X，J644X氣動液動角式排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸內動力帶動閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏�？赏ㄟ^電動二位四通換向閥或手動二位四通換向閥集中遠程控制，操作方便，安全可靠。

氣動液動活塞角式快開排泥閥參數

公稱通徑：DN40-DN400		公稱壓力：PN1.0Mpa-1.6Mpa
適用溫度：0℃≤T≤80℃		適用介質：水；污水；泥漿
閥體：球墨鑄鐵；鑄鋼WCB；不銹鋼304		閥盤材質：球墨鑄鐵；不銹鋼
閥桿材質：不銹鋼		膜片材質：尼龍強化橡膠
最低驅動壓力：0.15Mpa		法蘭標準：GB/T17241.6；GB/T9113

氣動液動活塞角式快開排泥閥尺寸

DN	80	100	150	200	250	300	350	400
H	480	500	620	735	805	940	1100	1200
L1	135	145	175	225	260	280	305	340
L2	125	125	145	185	205	245	270	310

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動液動活塞角式快開排泥閥"產品。
