焊接針型閥概述

針型閥是儀表測量管路系統中重要組成部分，是一種可以精確調整、切斷流體的閥門。閥芯是一個很尖的圓錐體，閥瓣通常與閥桿做成一體，針型閥閥桿螺紋的螺距比一般普通截止閥的要細。通常情況下，針形閥閥座孔的尺寸比管道尺寸小。由于針形閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的介質的密封；通常被應用于腐蝕性環境、高壓取樣系統、高壓關閉系統以及測試工作臺。

焊接針型閥參數

焊接針型閥特性

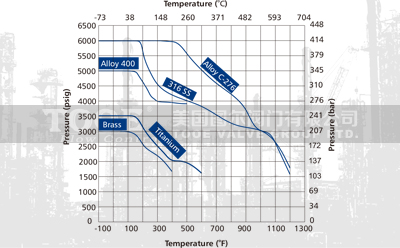

不同材質的壓力與溫度曲線圖	100℉(38℃)時的流量數據

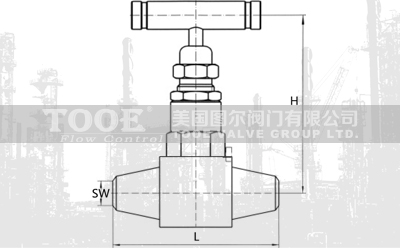

焊接針型閥尺寸

	J61W/Y-160/320
	DN	SW	L	H	KG
	6	φ10	80	93	0.65
	10	φ14	96	110	1.0
	15	φ16	108	118	1.2
	20	φ20	117	134	1.75
	25	φ24	145	160	3.2
