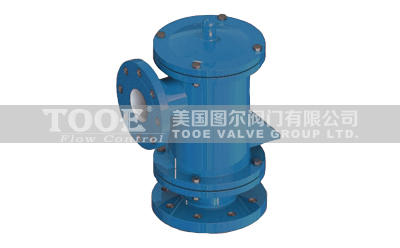

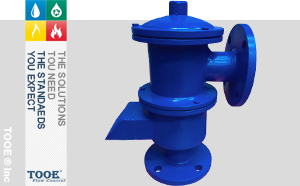

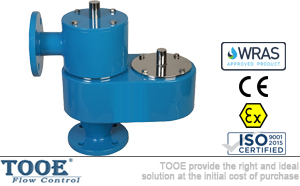

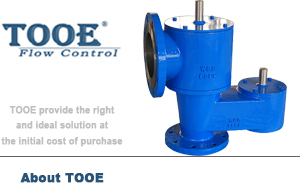

帶呼出接管阻火呼吸閥概述

HX4帶呼出接管呼吸閥,HXF4帶呼出接管阻火呼吸閥是裝在室內固定儲罐頂上的接管呼吸作用的閥門，接管呼吸閥用在儲罐蒸汽需要收集時，壓盤的特殊設計使得儲罐在不"呼吸時"，能夠消除罐內空氣的進入和蒸汽的溢出。由此減少產品的蒸發損失并保護儲罐的安全。溢出的蒸汽通過連接的法蘭管道，排到特定的地方，這大大提升了防火安全性。帶呼出接管呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、苯、煤油、輕柴、厚油等油品及性質相同的化工產品儲罐。HXF4帶呼出接管阻火呼吸閥是適用于需要回收的呼出氣體儲罐，如：呼出氣體對環境有污柒需進行回收再利用的油氣，另呼出氣體介質比較珍貴需要在管線中循環使用。

帶呼出接管阻火呼吸閥參數

公稱通徑：DN25-DN350		公稱壓力：0.6Mpa-1.6Mpa
適用溫度：-30℃~60℃		連接形式：法蘭連接
閥體材質：碳鋼、不銹鋼		適用介質：汽油、煤油、柴油等其它石化化工物料
閥盤材料：不銹鋼、鋁合金、PTFE聚四氟乙烯		阻火層：不銹鋼
密封座：PTFE聚四氟乙烯		制造標準：GB5908-86；SY7511-87
檢驗標準：SY/T0511《石油儲罐呼吸閥》；API2000		法蘭標準：HG20592-97；ANSI B16.5；GB/T 9113

帶呼出接管阻火呼吸閥操作壓力

等級	A	B	C	D
呼出壓力	+355Pa (36mmH2O)	+980Pa (100mmH2O)	+1765Pa (180mmH2O)	+4KPa(或由用戶定)
吸入壓力	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-295Pa (30mmH2O)	-0.5KPa(或由用戶定)

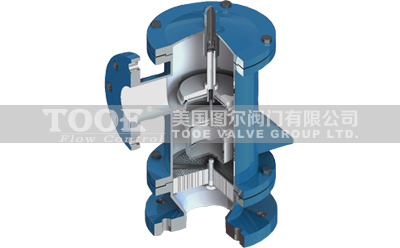

呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

帶呼出接管阻火呼吸閥通氣量和泄漏量

代號	DN	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

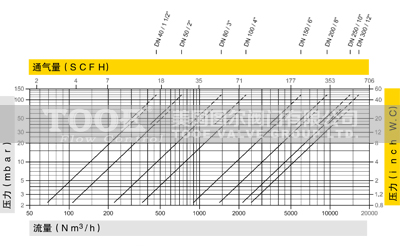

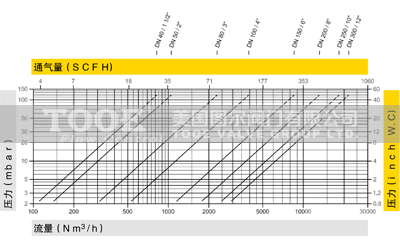

帶呼出接管阻火呼吸閥通氣量曲線

壓力釋放曲線圖	真空吸入曲線圖

注：流量圖是在經過權威機構認證和標定的流量試驗裝置上所數據繪制，介質取標立空氣，密度1.29kg/m3，PN=0.1013Mpa。表中值為參考值，具體準確壓降需根據用戶提供數據要求重新計算。

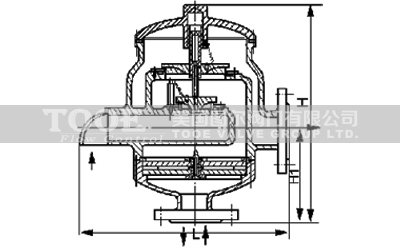

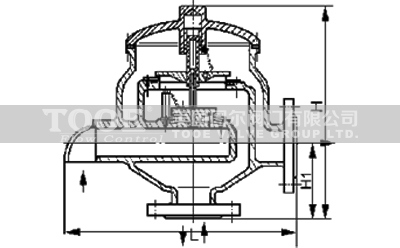

帶呼出接管阻火呼吸閥尺寸

帶呼出接管呼吸閥	帶呼出接管阻火呼吸閥

DN	50	80	100	150	200	250
L	310	450	450	635	800	950
H	280	430	430	530	630	740
H/帶阻火	350	500	500	600	700	820
H1	110	180	180	220	260	320
H1/帶阻火	180	250	250	290	330	400
