蒸汽柱塞閥概述

柱塞閥是由閥體、柱塞、密封環等零件組成。柱塞閥有柱塞閘閥和柱塞截止閥之分。柱塞閥改變過去截止閥軸向密封的結構，采用徑向密封，使密封環上所產生的徑向分力大于流體的壓力，從而保證密封性能良好。同時改變過去金屬對金屬組成的密封件，采用不銹鋼的柱塞與柔性非金屬材料組成的密封件，這樣既提高了密封性能。它又無需填料，檢修亦很簡便，如有滲漏，只要先將閥門關閉，把閥蓋的螺帽對稱適當?shù)嘏ぞo即可。

軟密封結構的柱塞閥的密封副是由上下兩個軟密封圈和柱塞組成，當柱塞塞入密封圈內孔時，通過由閥蓋螺母施回在閥蓋上的載荷把柱塞周圍的密封圈壓牢，從而保證了密封，當閥門開啟抽出柱塞時，密封圈的材料在彈性的作用下恢復原始狀態。硬密封結構的柱塞閥的密封副是由精密磨削及拋光處理后的柱塞和在堆焊后的硬閥座面組成。柱塞經粗加工后分別進行滲碳、高頻淬火及滲氮等化學處理，硬度可高達HRC58~64。
柱塞閥相比截止閥，壽命長，操作省力，但調節行程比截止閥要長，所以節流控制比截止閥要難，對調節有明確要求的場所，柱塞閥并不適用。

蒸汽柱塞閥參數

蒸汽柱塞閥特性

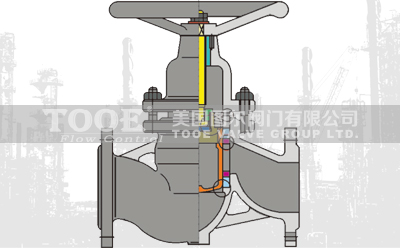

1. 良好的密封性能基于合理的設計：柱塞閥的關閉組合是由一個不銹鋼柱塞，上下兩層富彈性的密封環及一個能保持上下環固定距離的金屬支架組成。柱塞猶如瓶塞一般持插入兩只密封中，閥體與密封環、柱塞與密封環之間的壓力由連接閥體與閥蓋的螺栓提供，使它們彼此保持緊密貼合，其密封面積之大是傳統截止閥無法可比的，密封效果良好。
2. 耐磨損的機理：關閉柱塞閥如將瓶塞壓入瓶口中，無論施加在手輪上的力量有多大，也只是將柱塞插入密封環中，不會影響柱塞與密封環之間的壓力，它們之間仍然保持著裝配時預緊的程度，就是說：它們的工作表面不受外界的影響，幾乎不磨損。這一特點是傳統截止閥不具備的。
3. 可靠的性能帶來可觀的經濟效益：一只柱塞插入兩只密封環中。插入下面一只密封環，截?cái)嗔肆鞯溃瑢?shí)現了可靠的關閉。開啟時，柱塞雖然脫離開下密封環，但仍然留在上密封環中，保持與外界隔離，不致發生泄漏�？煽康拿芊庑阅艽_保了即不會浪費能源或原材料，也不會污染環境。
4. 不必?fù)?dān)心流體中的雜質：流體中細微雜質不會傷害柱塞閥。當關閉閥門時，柱塞進入密封環中，會將存在流體中的懸浮微粒掃出去。

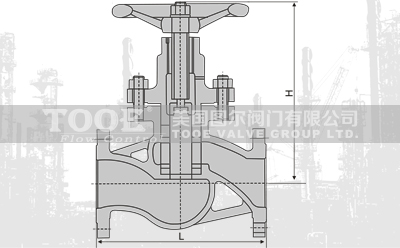

蒸汽柱塞閥尺寸
