旋啟式單瓣對夾止回閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 止回閥 > 對夾式止回閥

產品信息
產品型號：H74X/F/H/W;EG-4-4-H/W	產品壓力：1.0Mpa-4.0Mpa
產品口徑：DN15-DN1000	產品材質：碳鋼；不銹鋼304/316/316L

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

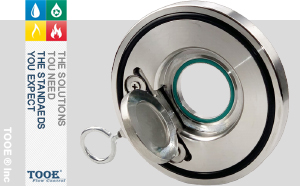

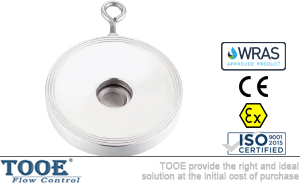

旋啟式單瓣對夾止回閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式單瓣對夾止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

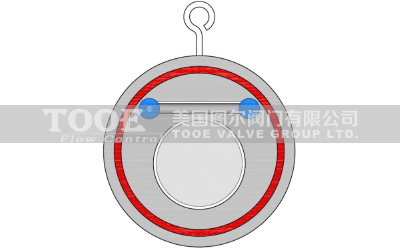

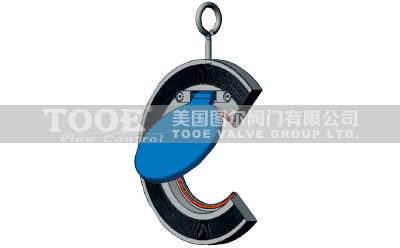

旋啟式單瓣對夾止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
H74X/F/H/W對夾單瓣旋啟式止回閥是一種圓盤式止回閥，超薄對夾式止回閥適用于對有安裝空間有限制的場所。對夾旋啟式止回閥幾乎無需維護，閥座密封可以是彈性軟密封或金屬對金屬硬密封。旋啟式超薄對夾止回閥設有吊裝環，流阻小，緊湊設計，節省安裝空間，可水平或垂直向上安裝。

旋啟式單瓣對夾止回閥參數

公稱通徑：DN15-DN1000(1/2"-40")		閥體材質：碳鋼WCB、不銹鋼304/316/316L
公稱壓力：1.6Mpa-4.0Mpa(150LB-300LB)		閥板材質：碳鋼WCB、不銹鋼304/316/316L
適用溫度：-20℃~425℃		設計制造：API594；API6D；JB/T8937
適用介質：水；油品；蒸汽；空氣		檢驗試驗：API598；GB/T26480
壓力溫度：ASME B16.34；DIN2401；GB/T12224		結構長度：API594；API6D；DIN3202；JB/T8937

旋啟式單瓣對夾止回閥特性

- 結構長度短，其結構長度只有傳統法蘭止回閥的1/4-1/8	- 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4-1/20
- 水平管道或垂直管道均可使用，安裝方便	- 閥瓣關閉快速，水錘壓力小；閥瓣行程短，關閉沖擊力小
- 流道通暢，流體阻力��；動作靈敏，密封性能好	- 整體結構、簡單緊湊、造型美觀；使用壽命長，可靠性高

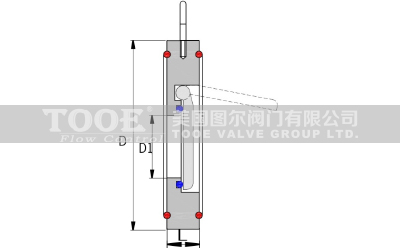

旋啟式單瓣對夾止回閥尺寸

DN		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900
L	1.0/1.6	15	15	16	16	17	19	26	29	38	38	48	48	58	68	70	75	75
L	2.5/4.0	19	19	19	19	19	29	29	38	51	45	55	60	70	78	80	95	95
D1		25	38	46	71.5	95	114	140	188	216	263	305	356	406	482	562	664	738
D	1.0	104	125	140	160	185	220	270	330	380	440	491	541	596	698	813	918	1018
	1.6	104	125	140	160	185	220	270	331	386	446	495	558	620	732	804	912	1012
	2.5	109	129	144	170	196	226	286	343	403	460	517	567	622	734	831	942	1040
	4.0	109	129	144	170	196	226	293	355	420	477	549	574	626	745
KG		1.2	1.6	2.2	2.7	3.8	5.8	14	17.5	27	41.5	60	74	116	178
