帶導流孔平板閘閥概述

平板閘閥是一種關閉件為平行閘板的滑動閥門。其關閉件可以是單閘板或是帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。帶導流孔平板閘閥可用于介質中含有大量雜質的系統工況，可自動沖洗閥腔內的雜質。一般用于放空系統和油、汽存貯裝置上，平板閘閥適用于天然氣、石油、化工、等輸送管線，用作啟閉設備。

帶導流孔平板閘閥參數

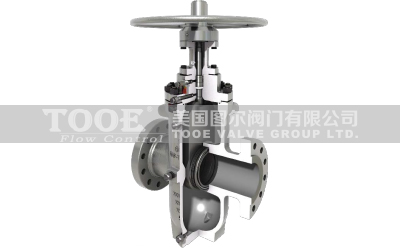

帶導流孔平板閘閥構造

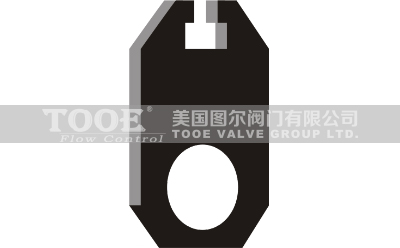

1.開啟閘板時，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
2.關閉閥門時，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。密封部位都有注脂裝置，在閥門泄露時可以緊急密封。
3.采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
5.閥體承載能力高，直通式通道，全開時，與閘板導流孔相貫通和直管相似，流阻小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

帶導流孔平板閘閥流量特性

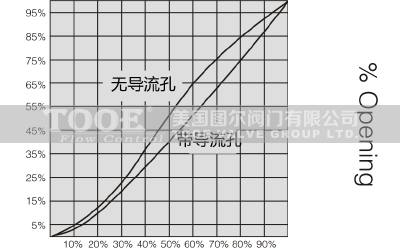

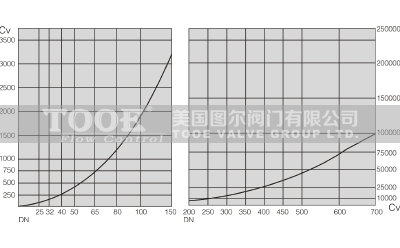

閥門開度-Cv特性曲線表	帶導流孔平板閘閥的DN-Cv曲線圖

帶導流孔的平板閘閥，其流量特性等同于銅規格的管道，呈等百分比特性，不帶導流孔的平板閘閥，其中腔跨度較楔式閘閥小，且屬于規則的圓柱體，所以，基本上除壓力損失較帶導流孔的大外，其余特性基本接近。不帶導流孔調節型的平板閘閥其對流量的調節特性優于普通不帶導流孔的平板閘閥。

帶導流孔平板閘閥尺寸

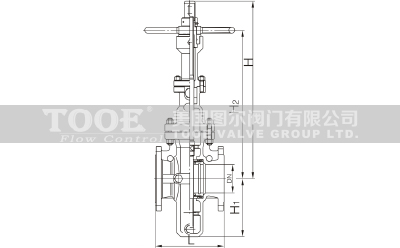

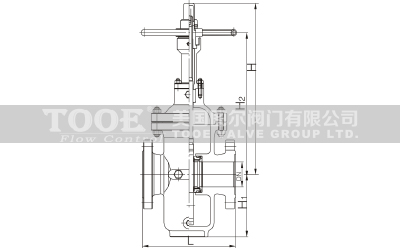

PN1.6-2.5Mpa（Class150）	PN4.0-16Mpa(Class300-900LB)

型號：(K)Z5(6、9)4(6)3(4)W(P)(F、Y、D) PN1.6、2.5Mpa API 6D Class150

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口帶導流孔平板閘閥"產品。
