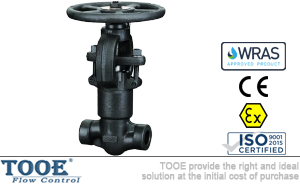

螺紋承插焊鍛鋼截止閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 截止閥 > 鍛鋼截止閥

產品信息
產品型號：J11Y;J61Y;DA-0-2/5-1-Y	產品壓力：150LB~1500LB
產品口徑：3/8	產品材質：A105、F304、F316、F316L、F11、LF2

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ]

螺紋承插焊鍛鋼截止閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【螺紋承插焊鍛鋼截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

螺紋承插焊鍛鋼截止閥概述

截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截止閥非常適合作為切斷或節流用。該閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，閥座通口的變化與閥瓣的行程成正比例關系，亦非常適合于對流量的調節。

螺紋承插焊鍛鋼截止閥參數

公稱通徑：3/8"-2 1/2"(DN10-DN65)		閥體材質：A105、F304、F316、F316L、F11、LF2
公稱壓力：150LB-1500LB		閥座材質：410、410HF、304、316、316L、F51
適用溫度：-196℃~425℃		設計標準：API 602；BS5352；ANSI B16.34
適用介質：水、蒸汽、油品等		連接標準：承插口ANSI B16.11；JB/T 1715
連接方式：螺紋、承插焊SW、對焊BW		連接標準：螺紋口ANSI B1.20.1；JB/T 7306
試驗標準：API 598；GB/T 13927；JB/T 9092		連接標準：對焊口ANSI B16.25；JB/T 12224

螺紋承插焊鍛鋼截止閥特點

鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接；第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封，客戶有特殊要求時也可采用全焊逶連接；第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

螺紋承插焊鍛鋼截止閥尺寸

IN	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"
L	79	92	111	120	120	140	178	180
H	161	163	196	223	251	290	333	370
Q	100	100	125	160	160	180	200	220
KG	2.3	2.39	4.24	5.7	7.05	10.9	16.8	24
